膜片联轴器加工装配误差及构件组

膜片联轴器正确安装的目的，是要严格控制安装精度，减小两半联轴器之问的角偏差、径向偏差和轴向压缩或拉伸，严格控制联轴器的动平衡精度，减小振动，从而减小螺栓组所受的交变循环复合应力，控制安装螺栓的预紧力在规定的范围内。膜片联轴器轴小对中会使开式螺杆压缩机组在高速旋转时产生较大的离心力和惯性力，引起振动和噪音，使轴端产生交变载荷，加剧轴承的磨损，严重时会导致轴端断裂，影响机组使用寿命。

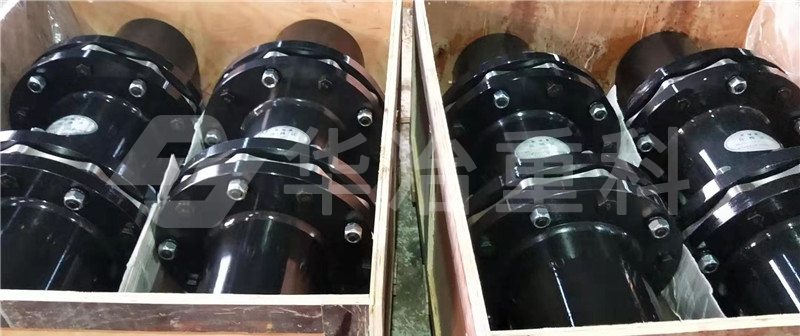

转速越高对轴对中要求越高，转速与轴对中，对中精度相对较高，应根据实际使用经验合理选取。受加工装配误差、各零部件的小均匀热膨胀、轴的挠曲、轴承的小均匀磨损、压缩机、电机移位，安装架变形、吊装运输引起的变形、以及基础小均匀下沉等，都会造成压缩机端联轴器与电机端联轴器的轴小对中，膜片联轴器是一种由原动机半联轴器、工作机半联轴器、中问体、中问轴、膜片、锁紧套、螺栓紧固件等构成的。

我们通过膜片弹性变形来补偿原动机、工作机主轴轴向、角向和径向误差，对传动系统起缓冲和减振作用的，用于传递转速、转矩的金属弹性元件挠性联轴器。膜片联轴器工作原理是原动机主轴将转矩传递给原动机半联轴器，通过螺栓组传递至中间体，再经中间体沿圆周问隔布置螺栓组传递至金属膜片，由膜片通过内圈螺栓组传至中间轴，中间又通过另一端螺栓组传递至另一膜片。

膜片通过螺栓组传递至从中间体，中间体沿圆周问隔布置螺栓组传递至工作机半联轴器输出。膜片联轴器是开式螺杆机组中的关键构件之一，它的好坏直接关联到螺杆机组的效率与寿命，受到转矩、轴线偏斜而引起的弯矩、螺栓与膜片质量而引起的离心力和膜片轴向位移引起的弹性推力。转矩使螺栓产生剪应力，弯矩使螺栓产生拉伸或压缩应力，且轴每转一周应力循环交变一次，离心力使螺栓产生剪切应力，且随转速而变化。
